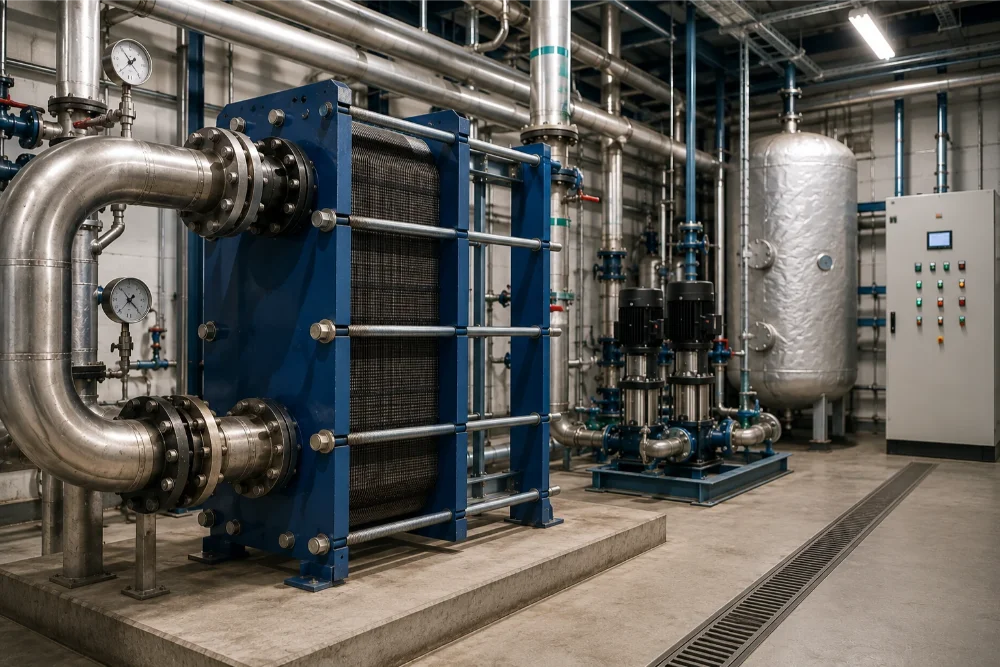

Разборный пластинчатый теплообменник относится к рекуперативным аппаратам: две среды движутся одновременно, но по раздельным каналам, а тепловая энергия проходит через металлические пластины. При исправной конструкции потоки не смешиваются. Один контур отдает тепло, второй его получает, поэтому аппарат может работать на нагрев, охлаждение и другие теплообменные задачи.
На странице пластинчатые теплообменники представлены разборные аппараты THERMAKS и другие исполнения, которые подбирают по температуре, расходу, давлению, тепловой мощности и условиям эксплуатации. Для правильного выбора важно понимать, как устроены пакет пластин, уплотнения, рама и проходные каналы.
Основой конструкции служат профилированные пластины. На официальной странице указано, что их обычно получают холодной штамповкой из тонкостенного коррозионностойкого листового металла толщиной 0,4-1 мм. В качестве материалов применяются нержавеющие стали, алюминиевые сплавы, титан и другие варианты, которые выбираются по рабочей среде и условиям эксплуатации.
Как формируется пакет пластин
Пластины могут быть одинаковыми, но повернутыми относительно друг друга на 180 градусов, либо выполняться как правые и левые. После сборки рельеф соседних пластин образует сеть узких проходных каналов. Прокладки герметизируют края и направляют каждую среду только в предназначенный для нее контур.
Рифление поверхности выполняет несколько функций. Оно придает тонкой пластине дополнительную жесткость, формирует канал и вызывает турбулизацию потока. Турбулентное движение усиливает теплоотдачу, но одновременно повышает гидравлическое сопротивление. Поэтому профиль пластины должен подбираться расчетом, а не только по внешней форме.
Основные элементы разборного аппарата
- Неподвижная плита. Является опорной частью рамы и обычно содержит подводящие и отводящие патрубки.
- Пакет пластин. Создает теплопередающую поверхность и систему чередующихся каналов.
- Уплотняющие прокладки. Герметизируют пакет и направляют горячую и холодную среды по отдельным путям.
- Верхняя и нижняя направляющие. Удерживают пластины и обеспечивают правильную последовательность их установки.
- Подвижная плита. Замыкает пакет и отводится при разборке или изменении количества пластин.
- Стяжные шпильки и болты. Сжимают пакет до монтажного размера, необходимого для герметизации.
- Поворотные пластины. Используются в многоходовых схемах для изменения направления движения среды.
После подключения одна среда поступает в каналы через определенные отверстия, а вторая проходит по соседним каналам. Чаще всего применяется противоточная схема, при которой потоки движутся навстречу друг другу. Это помогает более полно использовать температурный напор по длине пакета.
Герметичность зависит от состояния пластин, прокладок и правильного сжатия рамы. Недостаточная затяжка может вызвать внешнюю утечку, а чрезмерное сжатие - повредить прокладки или деформировать элементы. Поэтому при сборке ориентируются на документацию конкретной модели и контролируют монтажный размер.
Одноходовые и многоходовые исполнения
В одноходовом аппарате среда проходит через пакет один раз между входом и выходом. В двух- и трехпроходных схемах поток меняет направление и проходит несколько участков поверхности. Для этого на торцах пакета устанавливают специальные пластины, которые закрывают отдельные проходы и формируют нужный маршрут.
- Задают температурную программу. Указывают температуры обеих сред на входе и выходе.
- Определяют расчетные расходы. Проверяют тепловой баланс и способность потоков передать и принять необходимую энергию.
- Устанавливают допустимый перепад давления. Параметр влияет на число каналов и скорость движения.
- Выбирают число ходов. Многоходовая схема применяется только при подтвержденной расчетной необходимости.
- Проверяют расположение патрубков. Подключение должно соответствовать выбранному маршруту потоков.
- Согласуют автоматику. Регулирующий клапан и датчики должны поддерживать устойчивый режим.
После ослабления стяжных элементов и отвода подвижной плиты специалист получает доступ к каждой пластине. Поверхность можно осмотреть, очистить, проверить на коррозию и механические повреждения, а изношенные прокладки - заменить. Это одно из ключевых отличий разборной конструкции от неразборных аппаратов.
Официальная страница также указывает возможность модернизации путем добавления или уменьшения количества пластин. Такая операция обязательно требует нового теплового и гидравлического расчета, потому что меняется не только площадь, но и число каналов, скорость потока и перепад давления.
Материалы пластин и прокладок
Для аппаратов THERMAKS на сайте перечислены пластины из нержавеющих сталей AISI 304 и AISI 316, титана, Hastelloy и SMO254. Материал выбирается по химическому составу среды, температуре и риску коррозии. Самый дорогой металл не всегда является правильным, если он не соответствует конкретной рабочей среде.
Для уплотнений указаны EPDM-P, NBR-P, Viton, Fluor и другие материалы, а также клеевая и клипсовая фиксация. Прокладка должна сохранять эластичность и химическую стойкость при контакте с обеими средами и возможными моющими растворами.
Проверка перед пуском
- Схема подключения. Горячий и холодный контуры подключают к предусмотренным входам и выходам.
- Монтажный размер пакета. Сжатие должно соответствовать документации фактической комплектации.
- Опоры трубопроводов. Патрубки не должны воспринимать вес и усилия от обвязки.
- Удаление воздуха. Воздушные пробки уменьшают рабочую поверхность и нарушают циркуляцию.
- Плавное заполнение. Давление и температура изменяются постепенно, без гидравлического и теплового удара.
- Контроль герметичности. После запуска проверяют внешние утечки и параметры обоих контуров.
Для дальнейшего обслуживания полезно сохранять расчет, схему подключения, количество пластин, материал уплотнений и монтажный размер пакета. Эти данные позволяют восстановить исходную конфигурацию после разборки и сравнивать фактические параметры в разные периоды эксплуатации.
После любых изменений фиксируют температуры, расходы и перепад давления. Документирование помогает отличить влияние модернизации от изменений в насосах, арматуре или режиме объекта.
Разборный пластинчатый теплообменник представляет собой согласованную систему из профилированных пластин, прокладок и жесткой рамы. Пластины передают тепло, прокладки разделяют среды, направляющие удерживают пакет, а стяжные элементы обеспечивают герметичность. Надежная работа зависит от правильного расчета, сборки, подключения и обслуживания.
